概述： 本公司某車間為便于原輔料的貯存， 新購入一臺BC-50型冰箱， 該冰箱由某電器設備有限公司生產， 采用壓縮機， 門體采用彩鋼板，具有制冷性能優質， 運轉平靜， 耗電量低等特點。

主要技術參數：額定功率： 80w 耗電量： 80kwh/24h 制冷劑用量： R600a/18g；有效容積： 50L 重量： 16kg 外形尺寸（寬*深*高）： 445*466*490，設備型號： BC-50 型，安裝位置： 201 車間。
1、 3Q驗證目的：
此次冰箱驗證為前驗證， 需對其進行安裝確認、 運行確認和性能確認。
安裝確認： 主要檢查冰箱的安裝符合設計要求， 有關資料和文件符合GMP管理要求。
運行確認： 主要檢查冰箱的運行是否達到供貨單位設計以及能否達到產品工藝所需。
性能確認： 主要是證實該設備性能能滿足生產工藝所需， 運行狀態平穩。
2、 驗證實施方式： 前驗證
3、 驗證計劃安排：
4、 驗證參與人員與職責分工

5、 冰箱3Q驗證所引用文件

6、 驗證所用儀器儀表：多點溫度測試儀，秒表計時器。

7、 3Q驗證實施過程
7.1 安裝確認
7.1.1 文件確認
7.1.2 設備確認：冰箱通電可正常運轉。
7.1.3 安裝過程確認：安裝環境放置在有良好通風條件、 無強烈震動及腐蝕性氣體的室內， 在其周圍不可放置易燃易爆物品。連接電源，電源連接應不影響生產操作。
7.2 運行確認：箱門開關正常， 關閉嚴密；箱體上方留有 30cm 以上的空間， 左右及前后部墻面應留有 15cm 以上的空間；溫控旋鈕能夠在 0-6 檔間正常旋轉。
7.3 性能確認
7.3.1 空載溫度控制及其分布
7.3.1.1 目的： 通過用多點溫度記錄儀測試冰箱腔室內溫度分布情況， 以驗證陳列展示柜腔室內溫度分布的均一性， 同時看多點溫度記錄儀測試的數值與溫度傳感器在屏幕上的顯示值是否一致， 判斷 BC-50 型陳列展示柜的溫度傳感器能否達到技術指標要求； 另外一方面是測試控溫系統能否及時準確地改變溫度并穩定控制。
7.3.1.2 驗證程序：
——接通冰箱電源， 將溫度控制旋紐旋至 3 檔；

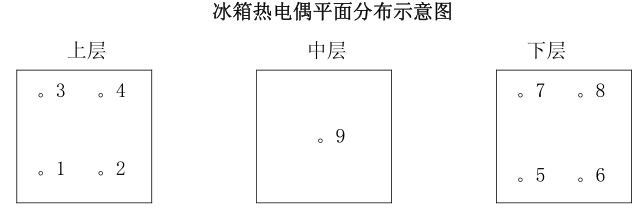

——將 10 只多點溫度記錄儀探頭均勻分布在陳列展示柜腔室內中（分布圖如下）， 待屏幕上顯示溫度穩定后， 開始采集溫度數據， 每隔 6 秒采集記錄一次，數據采集 1 小時。 測試過程中， 每隔 10 分鐘， 分別記錄設備顯示溫度及10 號點溫度。

上層平面距離箱體頂層 50mm， 下層平面距離箱體底層 50mm
中層平面上第 9 點為柱子中心， 也是箱體有效工作區域的幾何中心；
1、 5 點距設備工作空間內壁前壁 50mm， 左壁 50mm；2、 6 點距設備工作空間內壁前壁 50mm， 右壁 50mm；
4、 8 點距設備工作空間內壁后壁 50mm， 左壁 50mm；3、 7 點距設備工作空間內壁后壁 50mm， 右壁 50mm；
10 點位于設備排水口。
7.3.1.3 合格標準： 1、 測試記錄過程中， 各點溫度應在 2~8℃內波動， 且每個記錄周期內各點之間溫度相差≤±2. 0℃；
2、 測試記錄過程中， 每隔 10 分鐘 10 號點溫度與設備顯示溫度相差≤±2. 0℃。
7.3.1.4 驗證數據記錄見多點溫度記錄儀測試數據。
7.3.2 負載溫度控制及其分布
7. 3. 2. 1 在冰箱內放入適量原輔料， 留下適量空間， 然后依照上述 7.3.1（空載溫度控制及其分布） 測試方法進行測試。
7.3.2.2 合格標準： 1、 測試記錄過程中， 各點溫度應在 2~8℃內波動， 且每個記錄周期內各點之間溫度相差≤±2. 0℃；
2、 測試記錄過程中， 每隔 10 分鐘 10 號點溫度與設備顯示溫度相差≤±2. 0℃。
7.3.2.3 驗證數據記錄見多點溫度記錄儀測試數據。

8、 驗證結果分析與評價
9. 驗證周期
9.1 設備主要部件更換時進行驗證；
9.2 每年驗證一次。
10. 再驗證
當遇下列情況時應進行再驗證
――設備大修后；
――由于檢修、 調整、 遷移或其它原因， 可能對設備的安裝狀況、 主要技術參數和功能有影響時；
――由于機械振動或腐蝕作用及其它原因， 可以使設備的某些性能隨時間而變化時。 進行設備的再驗證， 可針對設備性能中部分必須項目進行， 而不一定要進行全面的驗證。
11、 驗證報告的批準
